Voltios (V). Tensión.En autocaravanas se usa 12V DC y 220V AC.
-
Amperios (A). Corriente.Cuanta electricidad circula.
-
Vatios (W) Potencia instantánea.W = V x A
-
Vatios-hora (Wh). Energía consumida con el tiempo.Ej. 100W durante 2h = 200Wh
-
Amperios-hora (Ah). Energís en baterías de 12V.Ah = Wh / V
-
Amperios (A). Corriente.A = W / V
-
Potencia Vatios (W) Potencia instantánea.W = V x A
-
Vatios-hora (Wh). Energía consumida con el tiempo.Wh = Ah x V
-
Amperios-hora (Ah). Energís en baterías de 12V.Ah = Wh / V
-
Sección de cable mm2 para 5 metros (2x2,5m)mm2 = A / 3
Tenemos como buena referencia, la tabla de Victron
Las importantes diferencias que encontramos buscando por internet, es debido a la consideración de la caída de tensión. Es decir, cambia mucho si tenemos un recorrido total de 5 metros (2x2,5m) o 20 metros y si estimamos que la caída máxima admisible es de 0,26V o 0,5V.
| Sección mm² | AWG | Diámetro | Corriente Máx. 12V | Potencia Máx. 12.8V | Aplicación Típica |
|---|---|---|---|---|---|
| 0.5 | 20 | 0.8 | 1.5 | 19.2 | LED individuales, señalización |
| 0.75 | 18 | 1.0 | 2.3 | 29.44 | Tiras LED, interruptores |
| 1.0 | 17 | 1.1 | 2.9 | 37.12 | Luces interiores, sensores |
| 1.5 | 15 | 1.4 | 4.7 | 60.16 | Bomba de agua, ventilador |
| 2.5 | 13 | 1.8 | 7.4 | 94.72 | Tomas 12V, cargador móvil |
| 4 | 11 | 2.3 | 12 | 153.6 | Frigorífico 12V, calefacción |
| 6 | 9 | 2.8 | 19 | 243.2 | Inversor pequeño (300W) |
| 10 | 7 | 3.6 | 30 | 384 | Inversor mediano (600W) |
| 16 | 5 | 4.5 | 47 | 601.6 | Conexión batería auxiliar |
| 25 | 3 | 5.6 | 75 | 960 | Inversor grande (1200W) |
| 35 | 2 | 6.7 | 94 | 1203.2 | Conexión principal baterías |
| 50 | 1/0 | 8.0 | 150 | 1920 | Inversor potente (2000W+) |
| 70 | 2/0 | 9.4 | 210 | 2688 | Conexión batería principal, inversor 3000W+ |
| Potencia (W) | Sección (mm2) | Protección recomendada |
|---|---|---|
| < 2000 W | 1.5 mm2 | 10 A |
| < 3500 W | 2.5 mm2 | 16 A |
-
ConectoresSe usan conectores del tipo MC-4. [Último pedido]
-
Polaridad Conectores
Polaridad Tipo conector Forma Positivo (+) MC4 macho (pin metálico dentro) Entrada hembra de plástico (el conector "recibe") Positivo (-) MC4 hembra (agujero dentro) Entrada macho de plástico (el conector "entra")
-
Terminales de crimpadoDebemos hacer distinción por tipo y por color
-

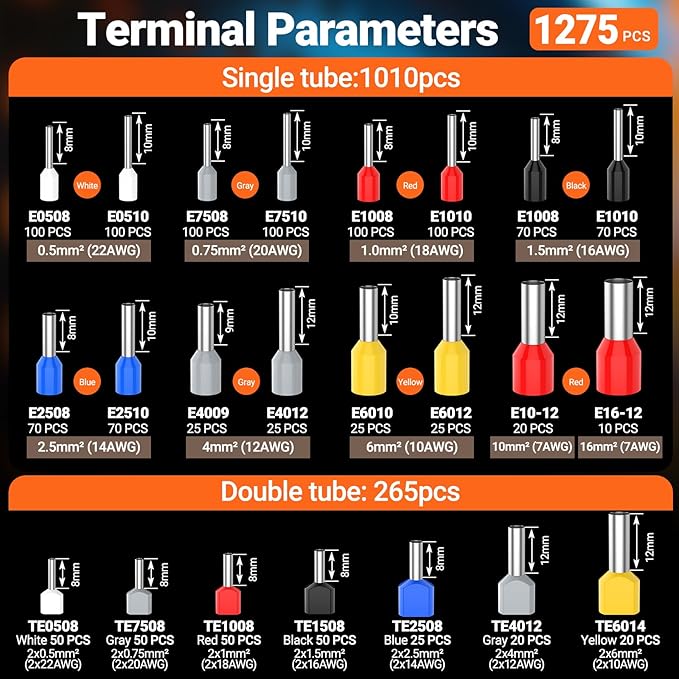

Colores de los terminales
Color mm² AWG Púrpura 0.25 mm² Blanco 0.5 mm² 22 AWG Gris 0.75 mm² 20 AWG Rojo 1.0 mm² 18 AWG Negro 1.5 mm² 16 AWG Azul 2.5 mm² 14 AWG Gris 4 mm² 12 AWG Amarillo 6 mm² 10 AWG Rojo 10 mm² 7 AWG
-
Tipos de terminal--
- Usa cable flexible y bien aislado (RV-K, H07V-K ...)
- Siempre protege cada línea con un fusible adecuado.
- Etiqueta los cables.
- Nunca subestimes el calentamiento por baja sección.
Los diagramas eléctricos son fundamentales para planificar tu instalación, facilitar el mantenimiento y resolver averías de forma rápida y segura. Cómo crear el diagrama:
- Dibuja primero el esquema general en papel antes de comenzar la instalación
- Incluye todos los componentes: baterías, inversores, reguladores de carga, fusibles, interruptores y consumos
- Marca las secciones de cable y amperajes en cada tramo
- Indica las conexiones a masa y la polaridad de cada elemento
- Diagrams.net (antes draw.io): Ideal para esquemas eléctricos con símbolos específicos
- Lucidchart: Versión gratuita limitada, interfaz muy intuitiva
- Usa etiquetas resistentes al calor y la humedad
- Identifica origen y destino de cada cable (ej: "Batería + → Inversor +")
- Numera los cables según tu diagrama para facilitar identificación
- Aplica código de colores estándar: rojo para positivo, negro para negativo, amarillo/verde para tierra (220V)
- Mantén una copia del diagrama dentro de la autocaravana en lugar accesible
- Guarda otra copia digital en tu móvil
- Anota modificaciones inmediatamente en el diagrama
- Incluye fechas de instalación y datos de los componentes
Un buen diagrama te ahorrará horas de trabajo y evitará errores costosos durante ampliaciones futuras de tu instalación eléctrica.
🛠️ Herramientas Imprescindibles
Para trabajos eléctricos básicos en autocaravana necesitas un kit mínimo de herramientas de calidad. Una buena herramienta durará años y te dará resultados profesionales.
Herramientas esenciales:
Crimpadora de terminales
Imprescindible para conectores de calidad. Busca una que incluya varias medidas (0.5-6 mm²), con buen agarre y presión uniforme. Invierte en calidad: una mala crimpadora da conexiones flojas.
Multímetro digital
Para medir voltaje, amperaje y continuidad. Busca pantalla grande y clara, función de hold para lecturas en lugares incómodos. No hace falta uno profesional, uno básico de 20-30€ es suficiente.
Pelacables automático
Pela el aislante sin dañar el cobre. Ajustable para diferentes secciones, mucho más preciso que un cutter.
Alicates y destornilladores
Alicates de punta para espacios pequeños, destornilladores aislados (por seguridad) y juego de llaves Allen métricas.
Materiales consumibles:
- Terminales de crimpado de varios tamaños y colores
- Tubo termorretráctil (varias medidas)
- Cinta aislante de calidad
- Etiquetas para cables resistentes
- Fusibles de repuesto (varios amperajes)
- Conectores MC4 para placas solares
Recomendaciones de compra:
- Compra un kit básico antes que herramientas sueltas
- Las herramientas baratas salen caras a largo plazo
- Una buena crimpadora es la inversión más importante
- Guarda todo en una caja organizada y accesible
Con estas herramientas podrás realizar el 90% de trabajos eléctricos básicos en tu autocaravana de forma segura y profesional.
